Бестраншейная прокладка коммуникаций методом управляемого прокола в Москве и МО
Содержание статьи:
Управляемый прокол — один из самых экологичных современных способов прокладки инженерных коммуникаций, позволяющий проводить земляные работы в 2 раза дешевле и в 3 раза быстрее, чем при ручной копке траншей. За что и обрёл свою популярность у профессиональных строителей и собственников частных хозяйств.
Метод прокола сохраняет целостность облагороженного ландшафта, дорог и строений при проведении трубопроводов под газ, электричество, водоснабжение, канализацию и другие инженерные коммуникации в земле.
ГНП или горизонтально-направленный прокол — возможно, один из самых рентабельных способов закрытой прокладки или замены труб диаметром до 400 мм и длиной до 150 метров даже в условиях неустойчивых грунтов без риска обвалов и без разрушения наземных покрытий.
Для этой технологии не требуется бур, сложные механизмы, буровые растворы и системы дренажа, что значительно снижает стоимость и сроки работ.
Суть метода ГНП — в продавливании грунта гидравлическим домкратом специальной иглой или трубой с наконечником.

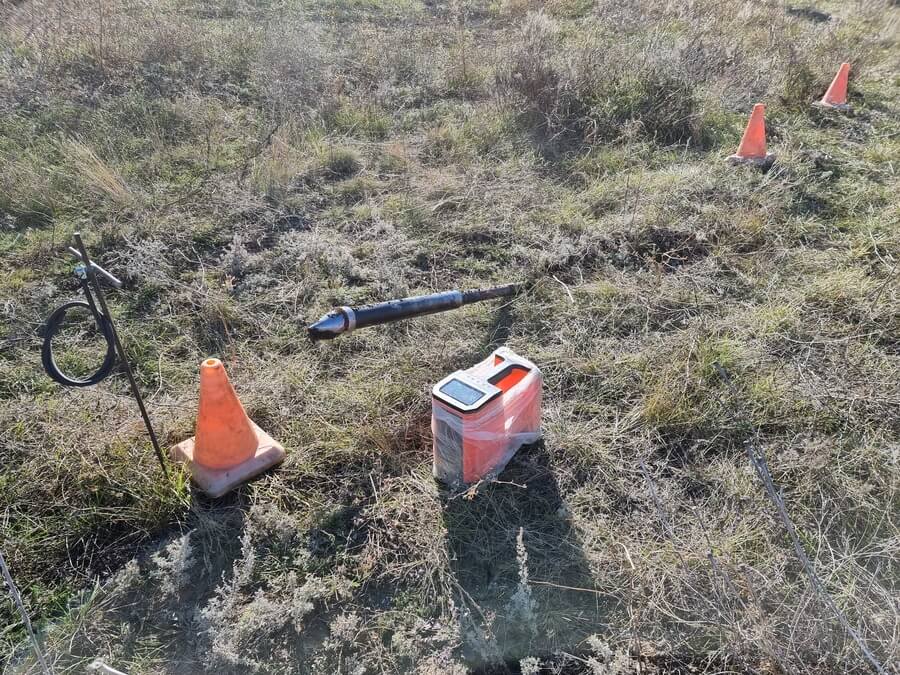

Вид иглы с конусообразным наконечником (пилот с зондом внутри)
В результате которого в земле образуется прочный тоннель с плотными и ровными стенками заданного диаметра и траекторией с точностью до нескольких сантиметров. В тоннель прокладываются трубы или футляры для кабелей.
Прокол производится компактной мощной гидравлической установкой, управляемой оператором между двумя небольшими котлованами: из стартового в финишный (приёмный).

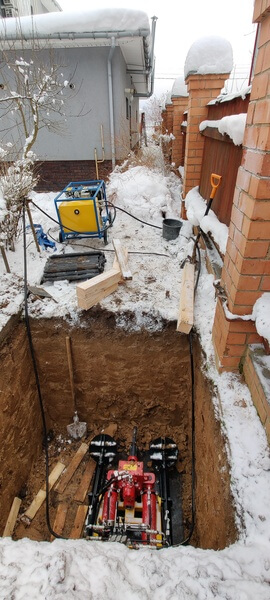

Вид стартового котлована с гидравлической установкой

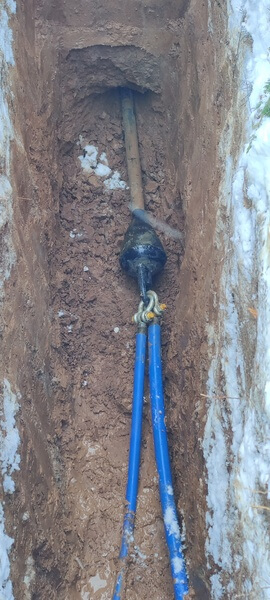

После выхода труб в финишном котловане, игла (пилот) снимается, устанавливается расширитель, к нему крепятся трубы и затягиваются в стартовый котлован.
Горизонтально направленный прокол выбирают за неоспоримые достоинства:
— экономия до 50% при проведении земляных работ;
— экологичность: метод не разрушает ландшафт, насаждения, покрытия, так как копка траншей не требуется;
— всесезонность: проложить или заменить трубопровод можно круглогодично;
— безопасность: нет риска обвала грунта;
— экономия на трудоресурсах: в зависимости от сложности, на объекте работают от 2 до 6 специалистов;
— компактность установки: для её доставки и размещения на объекте не требуется специальная тяжелая техника;
— высокая точность траектории прокладки труб — до нескольких сантиметров;
— сроки работ — от нескольких часов;
— гарантия 3 года;
— предсказуемость результата и точность расчёта сметы.
Компания РОСТР использует 3 гидравлических установки для бестраншейной прокладки труб в Московской области.
Для выбора типа агрегатов, с помощью которых будет проложен трубопровод, инженер предварительно проводит расчёты на объекте, в которых учитываются многие факторы:
— возможность доставки и установки техникой;
— особенности ландшафта;
— вид грунта;
— длина прокола;
— тип и диаметр прокладываемых трубы;
— характер работ: прокладка нового трубопровода или замена старого;
— необходимость использования дополнительного оборудования.
Выбор установки ГНП для устройства тоннеля под трубопровод также зависит от задач: проведение под дорогами и ЖД-путями, под пешеходными зонами, в городской застройке, проведение коммуникаций к инженерным сооружениям, скважинам, колодцам, котлованам, зданиям, жилым домам.
Прокол осуществляется между двумя небольшими котлованами: стартовым, из которого производится прокол, и финишным. Стартовый котлован — точка входа иглы, трубы с конусообразным наконечником. Котлован прямоугольной формы служит для расположения силовой установки. Его глубина зависит от уровня и траектории прокладки трубопровода, существующих коммуникаций, размеров выбранного оборудования и безопасности обслуживающих специалистов. Рекомендуется делать котлован на 20-30 см ниже точки прокола.
Размеры рабочего котлована больше приёмного, поэтому его располагают на участке с меньшим количеством инженерных коммуникаций. При этом на объекте, где отсутствуют условия для подъезда спецтехники, может использоваться мобильная гидравлическая установка. Она полностью разбирается и вручную размещается в котловане

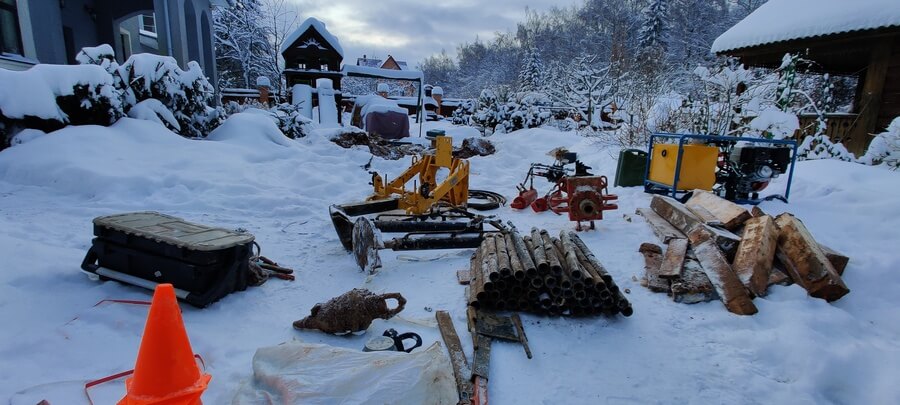

Гидравлическая установка в разобранном виде после извлечения из котлована
Предварительно рассчитав необходимое нажимное усилие для ГНП, в стартовом котловане оборудуется упорная стенка для гидроцилиндра. Либо конструкция оборудования может предусматривать упорные плиты, что исключает необходимость укрепления стенок стартового котлована, это заметно сокращает подготовку к работам.
После размещения установки в рабочем котловане и её закрепления, можно приступать непосредственно к выполнению прокола.
Рама с домкратом для горизонтально-направленного прокола размещается и закрепляется непосредственно на дне стартового котлована, а не на поверхности. Гидравлическая маслостанция устанавливается рядом с котлованом и через шланги подключается к установке. Управление установкой прокола грунта осуществляется оператором при помощи блока гидроуправления на раме.
Упрощённо принцип прокола грунта можно объяснить так.
Цельные трубы — штанги, соответствующие мощности установки и требуемому диаметру прокладываемых труб, — вдавливаются с вращением в почву гидроцилиндром из стартового котлована по заданной траектории в направлении к финишному котловану. Штанги крепятся друг к другу, таким образом наращивая общую длину.
В скошенном наконечнике первой трубы (иглы) располагается беспроводной зонд, который передаёт своё положение в грунте оператору установки. Так оператор контролирует движение трубы в соответствии с проектом. Геометрия наконечника позволяет снизить трение, сопротивление грунта и управлять траекторией прокола.
Установка может состоять из двух спаренных гидравлических домкратов, передающих прокалываемому инструменту усилие до 400 тонн на одной раме.
После выхода трубы в финишном котловане, наконечник с зондом отделяется, а к колонне штанг прикрепляется расширитель для уплотнения и придания тоннелю необходимого диаметра либо сразу закрепляется прокладываемая труба. И «вытягивается» обратно в стартовый котлован.
Метод управляемого прокола ГНП используется для прокладки:
— полипропиленовых PP и полиэтиленовых ПНД, ПЭ труб для хозяйственных и питьевых водопроводов, труб для водоотведения и канализации;
— стальных труб для водоснабжения, отопления и других целей;
— футляров для газовых труб и инженерных сетей, силовых кабелей и прочих коммуникаций;
— тоннелей до 150 метров длиной;
— трубопроводов до ⌀400мм.
Метод бестраншейной прокладки труб управляемым проколом, несмотря на свои достоинства, такие как:
— компактность, мобильность и мощность установки,
— точность и управляемость,
— экономичность…
Обладает и особенностью — метод ограничен при использовании в твёрдых породах и осыпающихся грунтах.
Он является, возможно, самым эффективным и финансово целесообразным для работы в распространённых глинистых и суглинистых породах Московской области, на объектах, где важно сохранить верхний или плодородный слой почвы, но для прокладки или ремонта трубопроводов в твердых грунтах IV-VII категории, к сожалению не подходит.
