Бестраншейная прокладка труб для отвода очищенной воды

Задача:

Необходимо обеспечить отвод очищенной воды от канализационной установки ЮНИЛОС Астра-5 миди в придорожную канаву глубиной 2-2,5м. Между установкой и канавой находится асфальтированная дорога и магистральная газовая труба. Важно не повредить асфальтовое покрытие, газовую трубу и нельзя перекрывать дорогу для проезда.

Общая длина горизонтального управляемого прокола от канализационной установки до канавы -12-13м.

Особенности:

  • Трассу прокола перпендикулярно пересекает магистральная газовая ПНД труба, которая идет вдоль дороги и залегает на глубине -1-1,2м и дорога с асфальтовым покрытием шириной 5м.
  • Прокол и укладку трубы выполнить с постоянным уклоном 1-2% от установки к траншее. В данном случае вода всегда будет стекать в канаву и труба будет сухой, это обеспечит возможность круглогодичной эксплуатации канализационной установки.

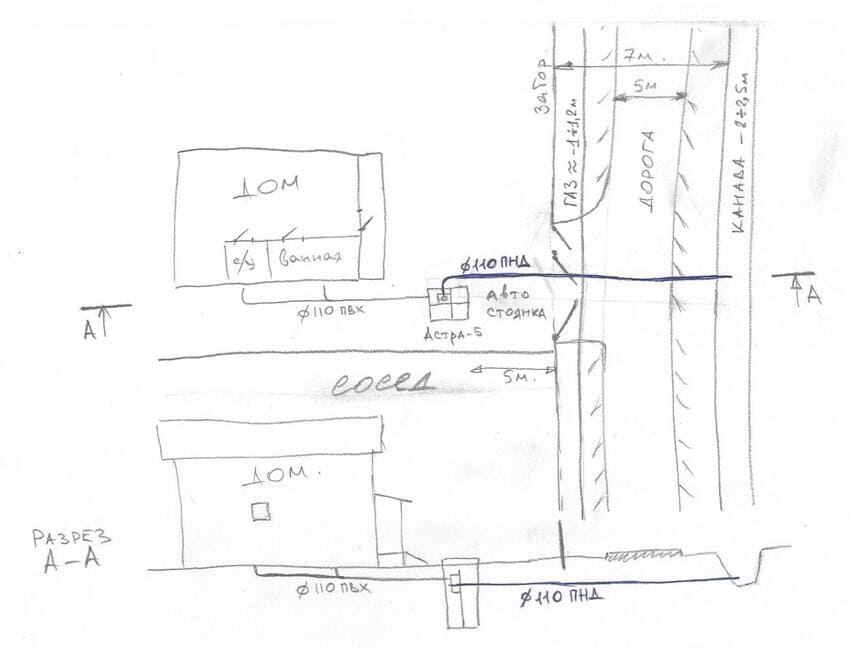

  1. Схема работ по управляемому проколу. Нужно выдержать уклон 1-2% от установки к канаве, пройти под газовой трубой и асфальтированной дорогой. Схема работ по управляемому проколу

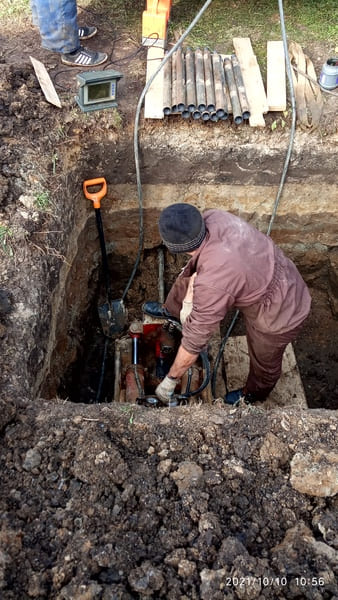

  2. Установка УПКТ-30ВУ в рабочем котловане. Постоянный контроль положения «пилота» с зондом при помощи системы локации SNS 2t и монитора повторителя. Установка УПКТ-30ВУ в рабочем котловане

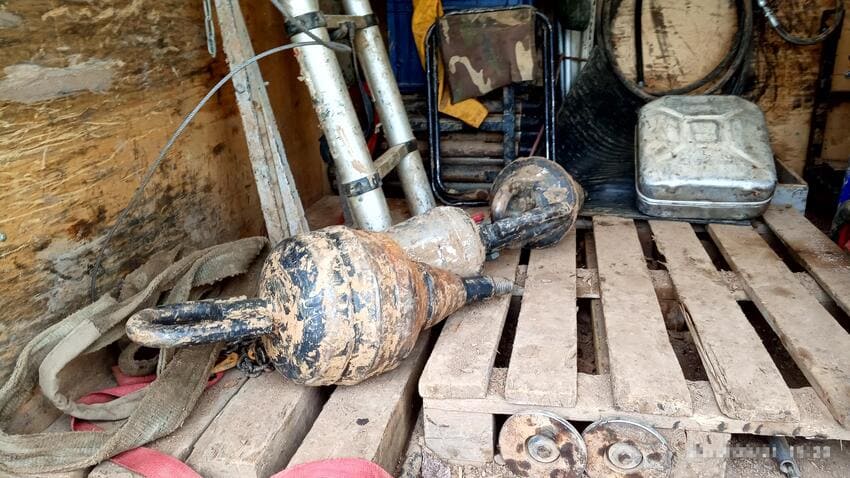

  3. 160мм грушевидный расширитель. Именно он «расталкивает» и «уплотняет» грунт, что бы получился канал для протяжки трубы.Установка УПКТ-30ВУ в рабочем котловане. Постоянный контроль положения «пилота» с зондом при помощи системы локации SNS 2t и монитора повторителя. 160мм грушевидный расширитель

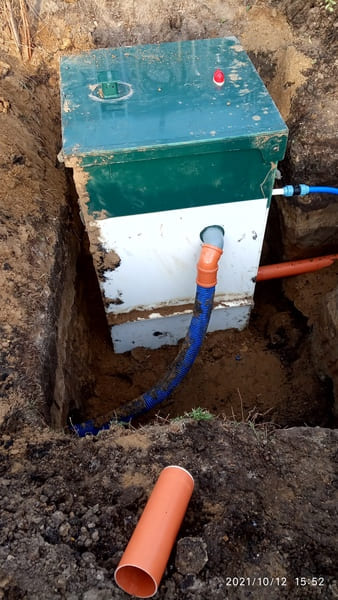

  4. Канализационной трубой выбрана гибкая двустенная гофрированная труба диаметром 110мм. На фото она уже подключенна к канализационной установке ЮНИЛОС Астра-5 миди. Канализационной трубой выбрана гибкая двустенная гофрированная труба

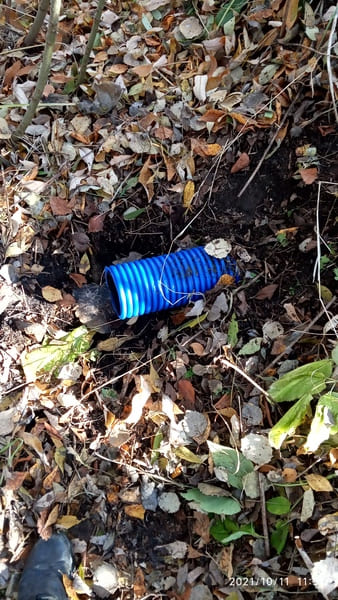

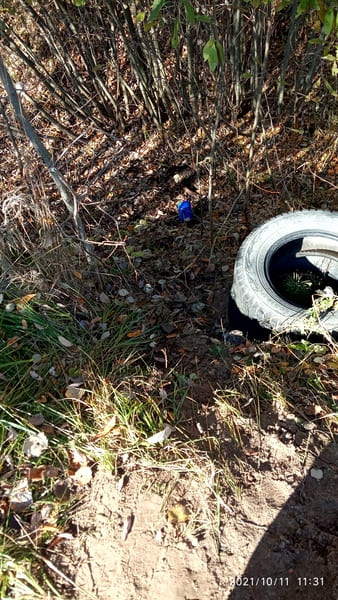

  5. Слив очищенной воды в придорожную траншею. Слив очищенной воды Слив очищенной воды

Теперь очищенная вода круглогодично будет отводиться в дренажную канаву залпами при помощи дренажного насоса канализационной установки (установка с принудительным выбросом). Если он выйдет из строя, то установку не затопит и она продолжит работу, вода будет отводиться самотеком.
