Бестраншейная прокладка труб для водопровода

Задача:

Проложить водопровод из двух ПНД труб диаметром 32мм (для воды и пенал для прокладки кабеля на скважинный насос) от скважины обустроенной адаптером до распределительного железобетонного колодца диаметром 1м. В нем проходит труба от водяного колодца в дом и сделан отвод на полив. Разветвление на два дома сделано за пределами распределительного колодца.

Общая длина горизонтального управляемого прокола от скважины до колодца - 27м.

Особенности:

  • По трассе прокола множество скрытых коммуникаций (кабели, дренаж, водопровод, канализация и т.п.) на глубине от 1 до 2м. их нельзя повредить.
  • Прокол делаем из действующего распределительного железобетонного колодца диаметром 1м глубиной 2м, в котором разведены трубы и есть сквозная гильза до колодца с питьевой водой. Колодец нельзя загрязнить, он должен остаться рабочим (резервным источником) в схеме водоснабжения от скважины.
  • Автоматику (гидробак и реле) для скважины необходимо установить в распределительном колодце.

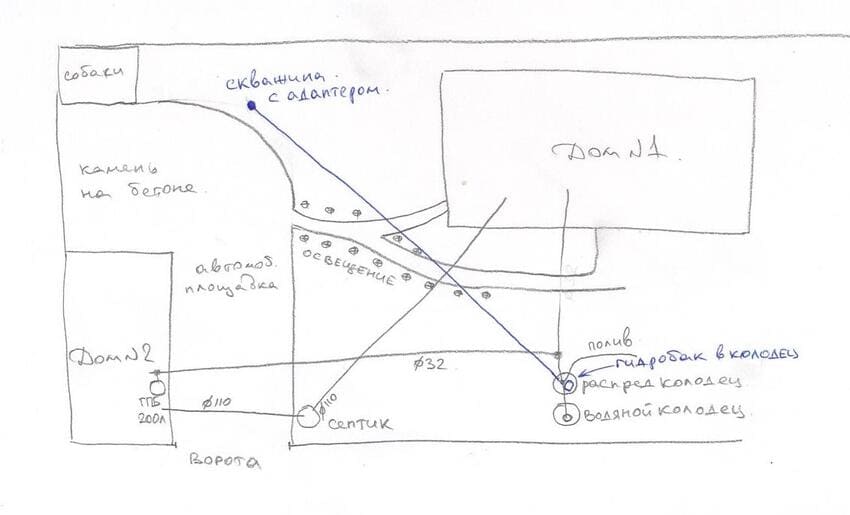

  1. Схема работ по управляемому проколу. Будем протягивать сразу две ПНД трубы диаметром по 32мм каждая. Схема работ по управляемому проколу

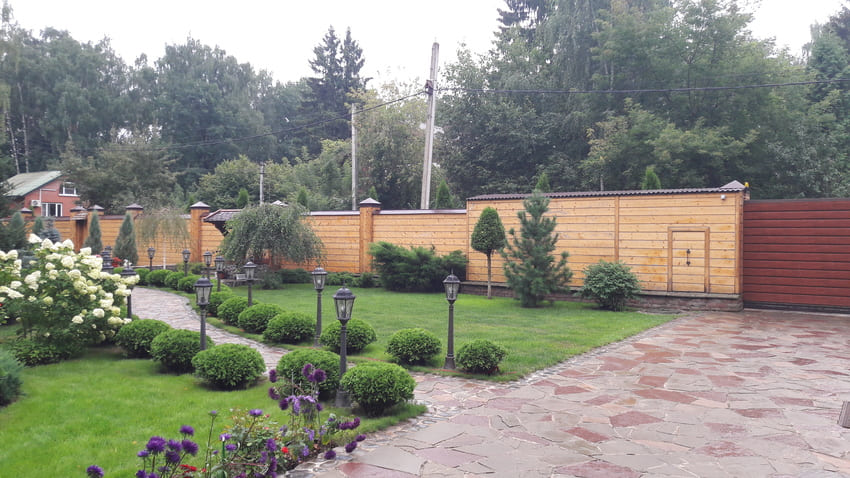

  2. Трасса прокола. Вид от скважины в направлении распределительного колодца, рядом с питьевым колодцем. На пути автомобильная площадка и дорожка на бетоне, кабели уличного освещения, водопровод, канализация. Трасса прокола

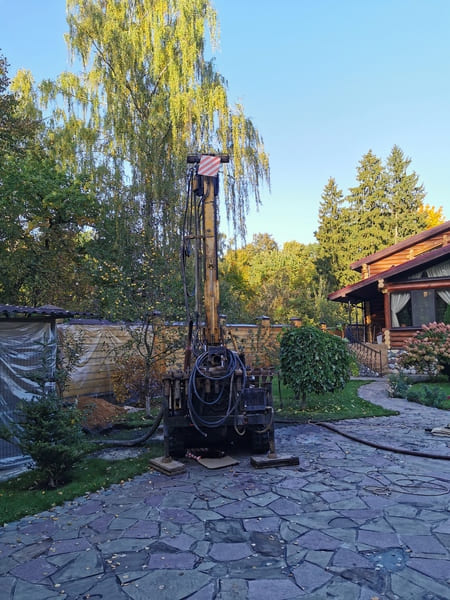

  3. Бурение скважины малогабаритной установкой (МГБУ М4), с минимальными повреждениями ландшафта участка. Бурение скважины малогабаритной установкой

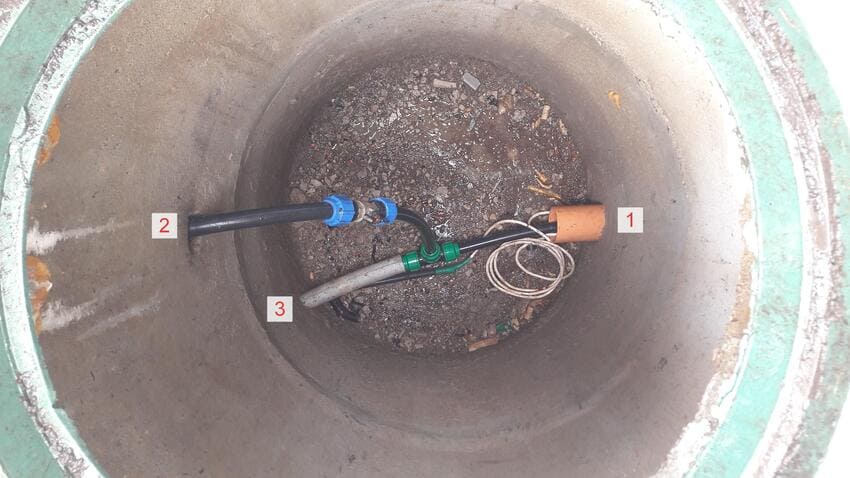

  4. Исходное состояние распределительного колодца. 1 – вода от колодца по 32 трубе в гильзе 110мм, 2 – отвод на полив, 3 – подача в дом(а). Исходное состояние распределительного колодца

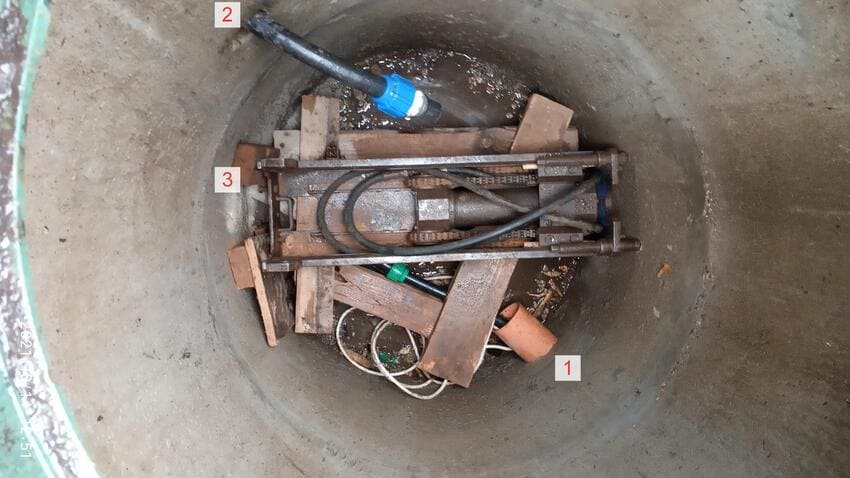

  5. Состояние распределительного колодца в процессе работ. Выставлена прокольная установка в стандартном ж/б колодце диаметром 1м. Состояние распределительного колодца в процессе работ

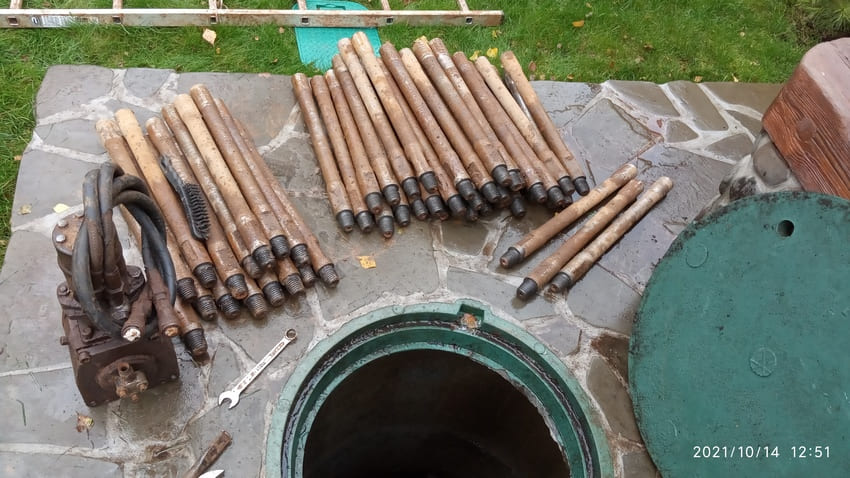

  6. Необходимый инструмент для выполнения управляемого прокола. Инструмент для выполнения управляемого прокола

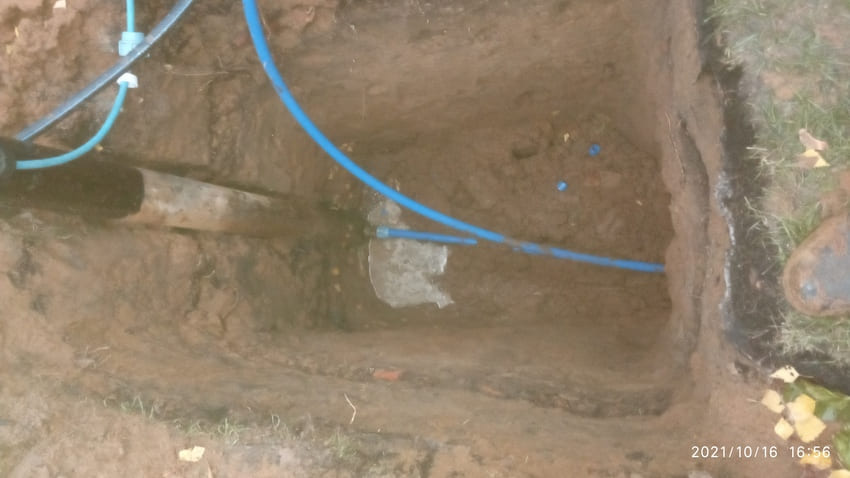

  7. Вид в котловане у скважины. Прокол выполнен, трубы затянуты. Водяную трубу уже подключили к адаптеру, пенальную трубу подключим позже, когда установим крышку адаптера на устье скважины. Вид в котловане у скважины

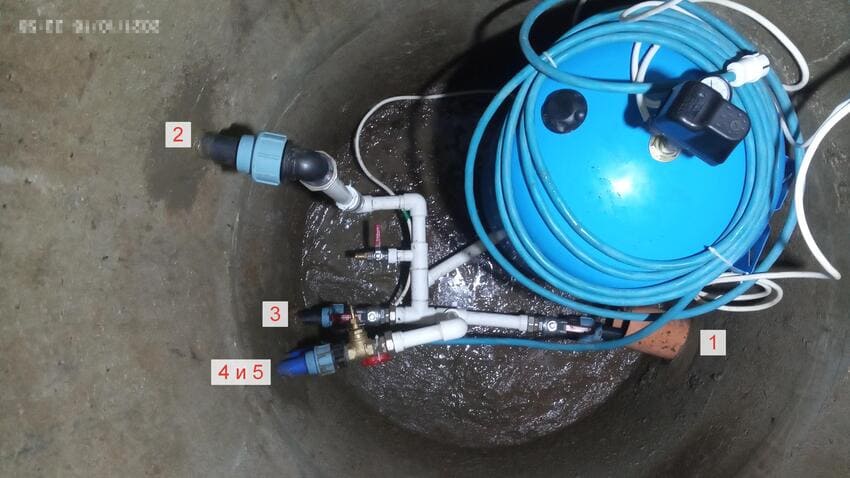

  8. Вода и пенал с кабелем заведены в колодец. Затянутые трубы поз. 4 и 5. Все отверстия в кольцах для труб загерметизированы гидропломбой. Вода и пенал с кабелем заведены в колодец

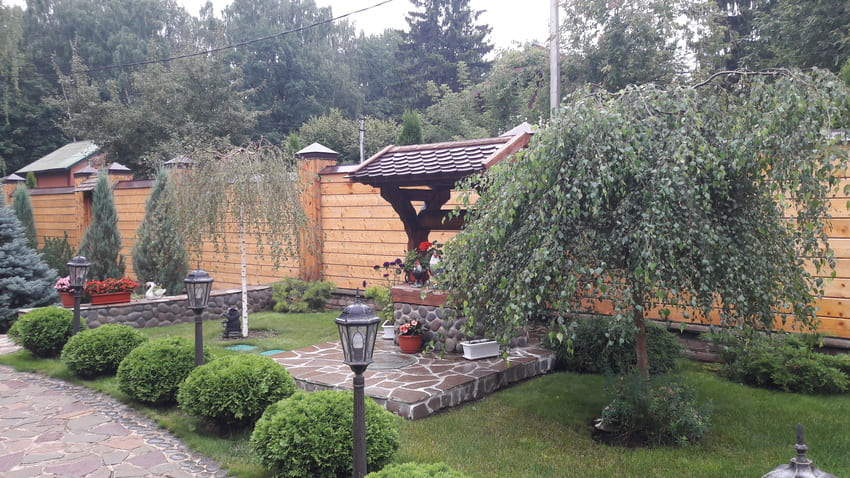

  9. Распределительный и водяной колодцы после работ. Распределительный и водяной колодцы после работ.
