Бестраншейная прокладка труб водопровода для коттеджа

Задача:

Проложить водопровод из двух ПНД труб диаметром 32мм (одна основная, другая резервная) от системы очистки воды котельной в отдельно стоящий гараж.
Общая длина магистрали около 70м, из них около 60м горизонтальным управляемым проколом.

Особенности:

  • Высокий уровень грунтовых вод (-0,5м), т.к. трасса магистрали проходит рядом с естественным прудом.
  • Трасса прокола имеет горизонтальный изгиб и нет прямой видимости между точками начала и конца прокола.
  • По трассе прокола множество скрытых коммуникаций (кабели, дренажи, водопроводы и т.п.) на глубине не более -1м.
  • Прокол делаем из открытого котлована в промежуточный ж/б колодец диаметром 1м. От колодца и котлована ручная копка траншей открытым типом с вводом трубопроводов в здание с утеплением и внутренними системами кабельного обогрева.

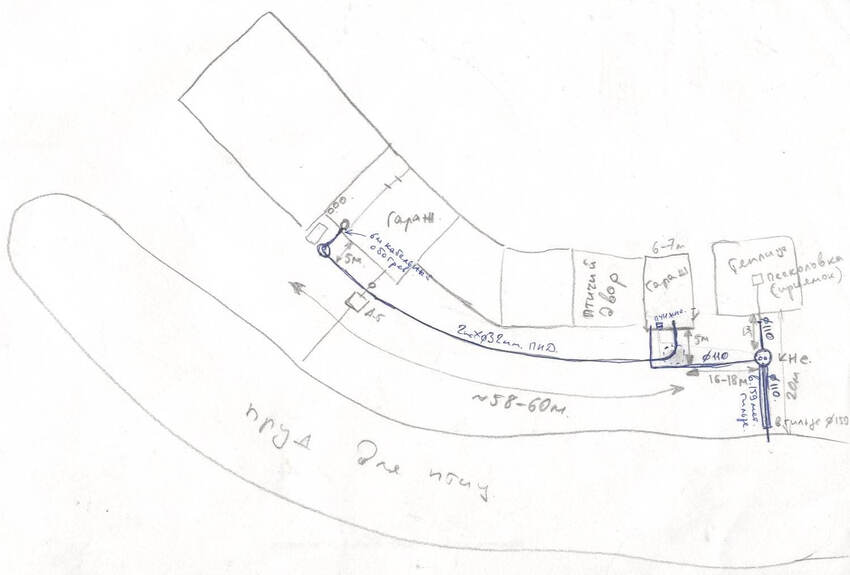

  1. Схема работ по управляемому проколу. Будем протягивать сразу две ПНД трубы диаметром по 32мм каждая. Схема работ по управляемому проколу
  2. Рабочий котлован и вид в направлении трассы прокола. До среза воды всего 3м! Рабочий котлован и вид в направлении трассы прокола
  3. Промежуточный колодец. Паутина из коммуникаций! Промежуточный колодец
  4. Выставили прокольную установку с тяговым усилием в 30 тонн в рабочий котлован. Накрутили на инструмент «пилот» с зондом. Пилот необходим для контроля положения инструмента под землей и задания нужного направления прокола. Выставили прокольную установку с тяговым усилием

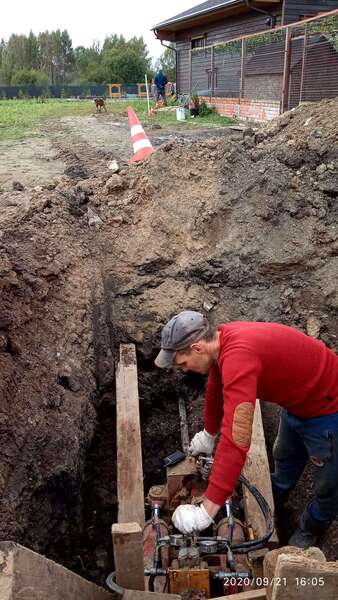

  5. Минимум два человек постоянно задействованы в работе. Один управляет гидравлической установкой в котловане, второй постоянно отслеживает положение «пилота» под землей. Минимум два человек постоянно задействованы в работе
  6. Выходим в промежуточном колодце, снимаем «пилот», устанавливаем расширитель и цепляем к нему трубы для дальнейшей протяжки в рабочий котлован. Прибывающую грунтовую воду откачиваем дренажным насосом. Выходим в промежуточном колодце

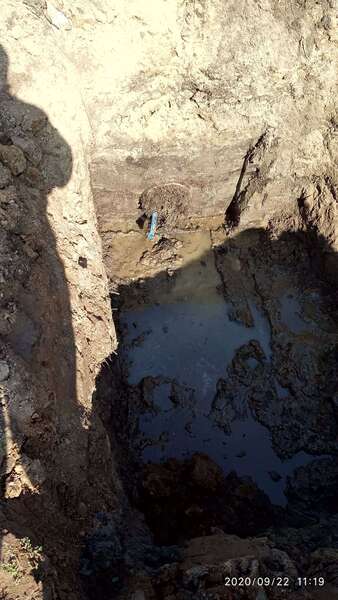

  7. Затянули трубы в рабочий котлован. Затянули трубы в рабочий котлован

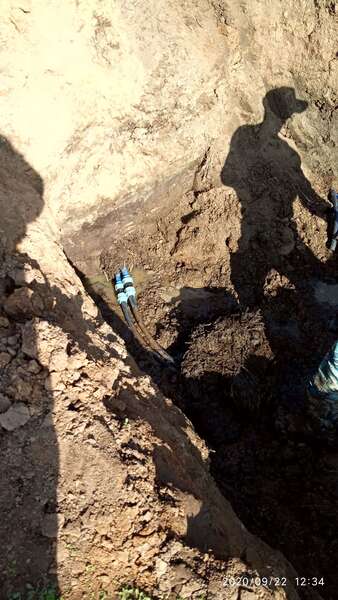

  8. Соединяем в рабочем котловане протянутые трубы с трубами проложенными вручную. Соединяем в рабочем котловане протянутые трубы с трубами проложенными вручную

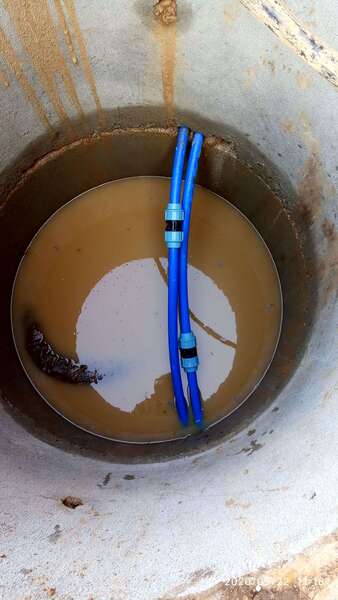

  9. Соединяем все трубы и в промежуточном колодце. Соединяем все трубы и в промежуточном колодце

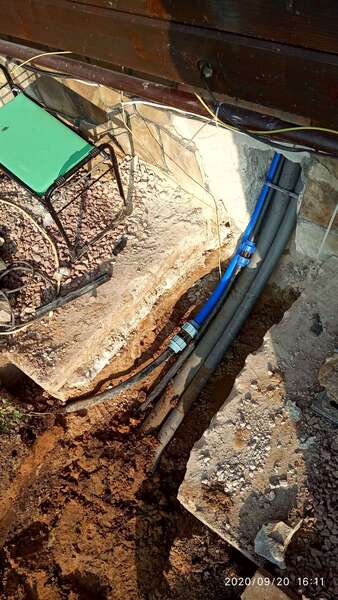

  10. Заводим трубы в котельную. Здание на монолитной плите, без подпола с заглубленной лентой. Заходим не глубоко, трубы будут находится в зоне промерзания. Трубы для зимней эксплуатации монтируем в утеплителе с последующей установкой системы кабельного обогрева внутрь самих труб. Трубы без утеплителя – подача воды на полив, зимой не используются и сливаются. Заводим трубы в котельную

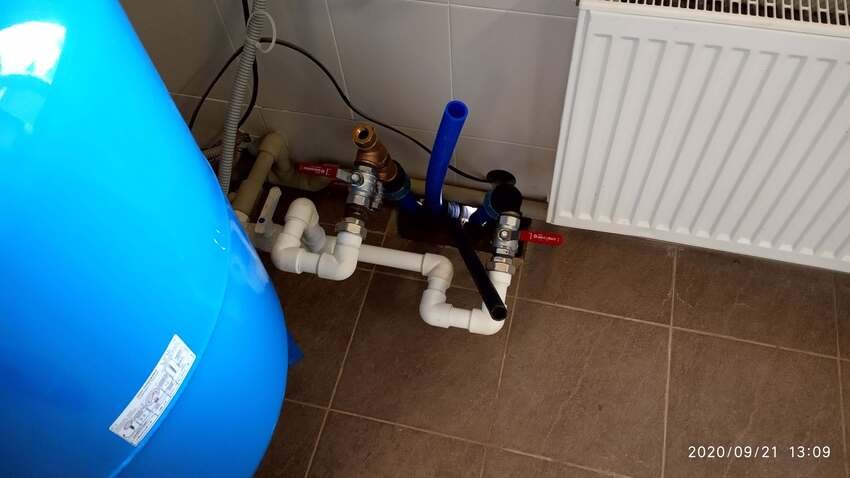

  11. Общий вид труб внутри котельной в процессе работ. Вид труб внутри котельной в процессе работ

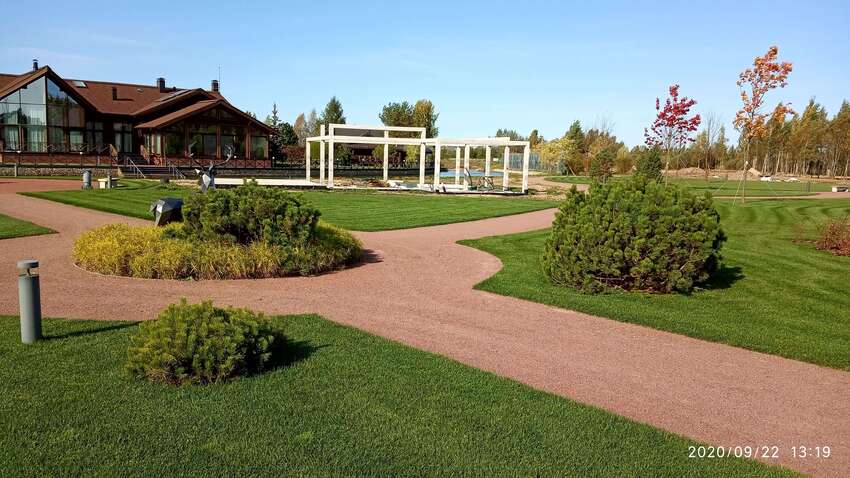

По завершению работ закапываются все котлованы, наводится порядок. Поставленная задача выполнена.

Закапываются все котлованы, наводится порядок
